Компоненты роботизированного комплекса для гибки

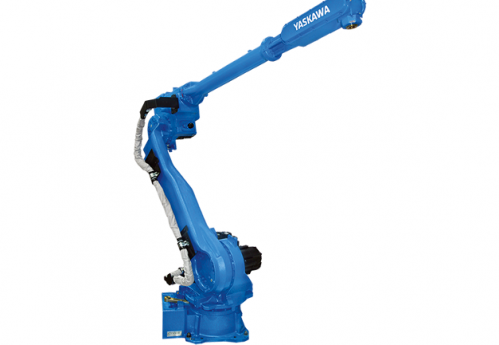

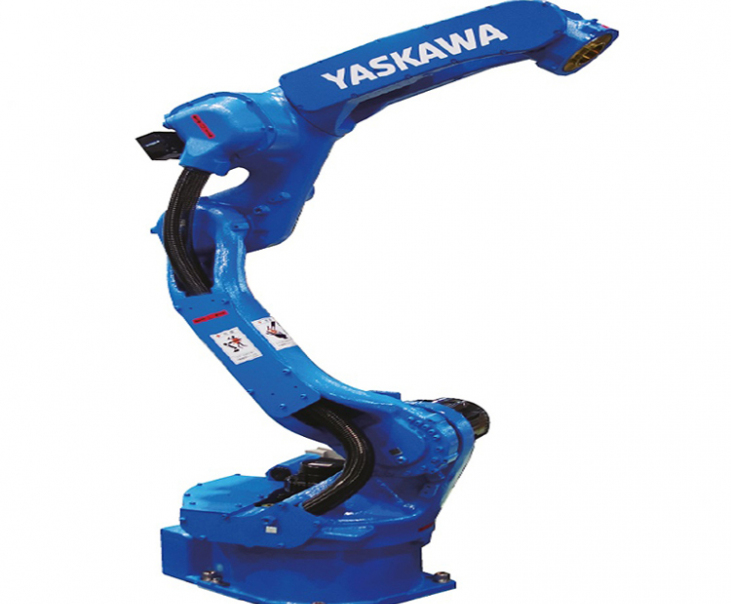

6-ти осевой робот
с контроллером
РОБОТИЗИРОВАННАЯ ГИБКА ХХХХХХХХЛИСТОВОГОХМЕТАЛЛАххххххххххх
Для проведения работ связанных с гибкой листового металла все большее распространение во всем мире получают роботизированные комплексы, автоматизирующие данный производственный процесс. Внедрение роботизации, в данном случае, помимо естественного для роботизации увеличения производительности и получения безупречного качества изделия, позволяет избавить персонал заготовительных производств от физически крайне тяжелого, монотонного труда. Кроме того, процесс гибки металла несет в себе повышенный, по сравнению с прочими процессами, риск производственного травматизма и последующей инвалидизации рабочих. Поэтому, освобождение человека, там где это возможно, от данного риска является весомым мотивом использования роботизированных решений.
В большинстве случаев, комплект роботизированного комплекса для гибки листового металла, помимо непосредственно гибочного пресса, состоит из следующих компонентов:
При роботизации процесса гибки металла необходимо использовать большие роботы-манипуляторы с повышенной грузоподъемностью, так как в этом случае присутствует нагрузка не только от веса заготовки, но и от веса пневматического захвата металла, которым оснащен робот. Кроме того, дополнительную нагрузку на робот-манипулятор создает давление пресса на заготовку.
Также важны такие характеристики робота как достаточный радиус действия и высокая повторяемость .
Пневматический вакуумный захват является важнейшим инструментом, с помощью которого робот снимает лист с паллеты или другого накопителя и манипулирует листом в процессе гибки.
При необходимости работы с листами разных габаритов и весов, возможно использование двух или более вакуумных захватов, так как робот обладает способностью самостоятельно менять используемый рабочий инструмент в автоматическом режиме.
В большинстве случаев, входящие заготовки для гибки расположены в первичном накопителе неодинаково. Смещение листа в пневматическом захвате неминуемо приведет к браку в процессе гибки. Для точного размещения детали в ваккумном захвате, используется ориентационный стол. Ориентационный стол - это металлоконструкция, имеющая наклонную плоскость, на которую робот кладет лист перед тем, как приступить к гибке. Лист скользит вниз по наклону и упирается в угол 90°. Таким образом все листы, перед захватом их роботом, располагаются одинаково относительно условного нуля.
Когда на одном и том же листе необходимо производить гибы в противоположных направлениях и переворачивать лист в процессе гибки, в состав комплекса интегрируют стацию перехвата. Робот устанавливает лист на данную металлоконструкцию, и перемещает пневматический захват на противоположную сторону листа.
Для увелечения гибкости и рабочей зоны робота, например когда требуется снимать детали со сложных систем накопителей, складировать готовые детали на большое количество паллет, а также, когда есть необходимость в перемещении робота между станцией парковки сменного инструмента и гибочным прессом, используют высоко-скоростные напольные порталы-траки.
Для получения более подробной информации о роботизации процесса гибки, просим связаться с нами по телефону
или почте, указанных в разделе ЪЪЪЪЪ,,Ълибо заполнив ЪЪЪЪЪЪЪЪХХХХХХХХХХХ

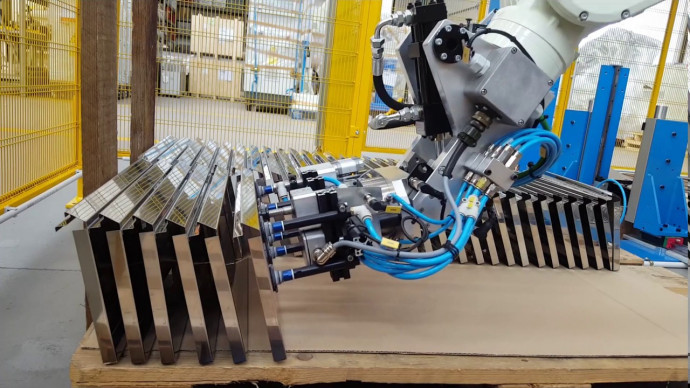

пневматический вакуумный захват

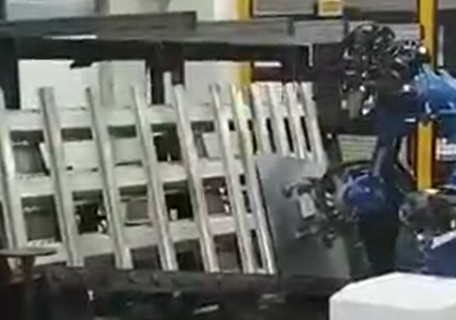

Роботизированная гибка YASKAWA
Роботизированная гибка тяжелых листов
Перемещение робота по траку при гибке листов

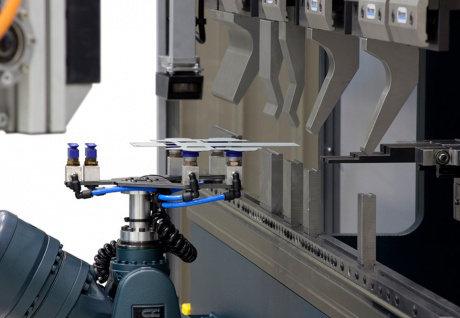

система позиционированния

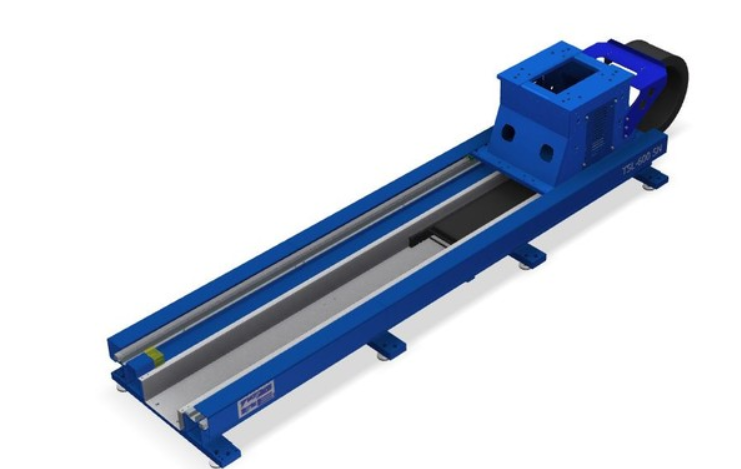

трак для перемещения робота
